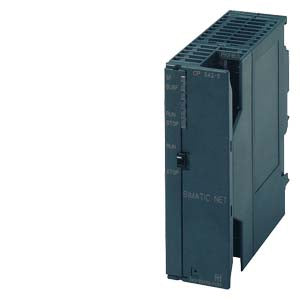

SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 342-5

Der Kommunikationsprozessor CP 342-5 von Siemens mit der Artikelnummer (Siemens SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 342-5 - 6GK7342-5DA02-0XE0) ist perfekt zum Anschluss von SIMATIC S7-300 an PROFIBUS DP geeignet. Für den elektrischen Anschluss ist an der Schnittstelle 1 ein 9-poliger Sub-D-Buchse vorgesehen und für die Spannungsversorgung eine 4-polige Klemmleiste. Die Übertragungsrate an der Schnittstelle 1 belauft sich auf 9,6 kbit/s bis 12 Mbit/s. Die externe Versorgungsspannung belauft sich auf DC 24 V. Es ist unbedingt die Projektierungs-Software für STEP 7 ab V5.1 SP2 oder höher/ STEP 7 Professional V12 (TIA-Portal) oder höher erforderlich. Die Anzahl der möglichen Verbindungen für eine offene Kommunikation mittels SEND/RECEIVE-Bausteinen ist auf max. 16 Teilnehmer zugelassen. Die Nutzdaten je Verbindung für die offene Kommunikation mittels SEND/RECEIVE-Bausteinen beträgt max. 240 Byte. Die Anzahl für die möglichen Verbindungen für eine S7-Kommunikation ist auf max. 16 Teilnehmer anberaumt. Die Umgebungstemperatur ist während des Betriebes auf 0°-60°C zulässig und während der Lagerung und des Transportes ist die Temperatur auf -40°-+70°C gestattet. Der Kommunikationsprozessor CP 342-5 gehört zu der Kompaktbaugruppe S7-300 einfach breit. Die Abmessung des Kommunikationsprozessor CP 342-5 ist B 40 mm, H 125 mm und T 120 mm. Für den Kommunikationsprozessor CP 342-5 ist ein kompatibler Nachfolger mit der Artikelnummer 6GK7342-5DA03-0XE0 erschienen. Dieser Nachfolger deckt die Funktionen des Vorgängers ab.
