SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 343-1

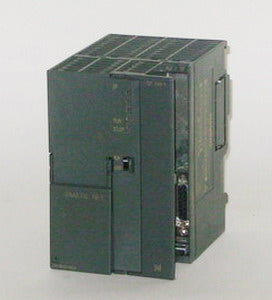

Der Kommunikationsprozessor CP 343-1 von Siemens mit der Artikelnummer (Siemens SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 343-1 - 6GK7343-1EX20-0XE0) ist perfekt zum Anschluss von SIMATIC S7-300 an Industrial Ethernet geeignet. Am Kommunikationsmodul befindet sich eine Schnittstelle (gemäß Industrial Ethernet), ein elektrischer Anschluss und ein Anschluss für die Spannungsversorgung. Für den elektrischen Anschluss ist ein RJ45-Port vorgesehen und für die Spannungsversorgung eine 2-polige steckbare Klemmleiste. Die Übertragungsrate an der Schnittstelle 1 belauft sich auf 10 Mbit/s bis 100 Mbit/s. Die externe Versorgungsspannung belauft sich auf DC 24 V. Es ist unbedingt die Projektierungs-Software für STEP 7 ab V5.2 erforderlich. Die Anzahl der möglichen Verbindungen für eine offene Kommunikation mittels SEND/RECEIVE-Bausteinen ist auf max. 16 Teilnehmer zugelassen. Die Anzahl für die möglichen Verbindungen für eine S7-Kommunikation ist auf max. 16 Teilnehmer anberaumt. Die Umgebungstemperatur bei senkrechter Installation (während des Betriebes) ist auf 0°-40°C zulässig und bei waagrechter Installation (während des Betriebes) ist die Temperatur von 0°-60°C gestattet. Während der Lagerung und des Transportes ist die Umgebungstemperatur auf -40°-+70°C genehmigt. Der Kommunikationsprozessor CP 343-1 gehört zu der Kompaktbaugruppe S7-300 doppelt breit. Die Abmessung des Kommunikationsprozessor CP 343-1 ist B 80 mm, H 125 mm und T 120 mm. Sie können den Kommunikationsprozessor CP 343-1 mit einer S7-300 Profilschiene montieren.
