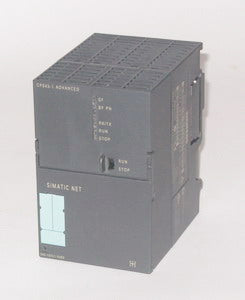

SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 343-1 ADV

Der Kommunikationsprozessor CP 343-1 Advanced von Siemens mit der Artikelnummer (Siemens SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 343-1 ADV – 6GK7343-1GX21-0XE0) ist perfekt zum Anschluss von SIMATIC S7-300 an Industrial Ethernet geeignet. Am Kommunikationsmodul befindet sich eine Schnittstelle (gemäß Industrial Ethernet), ein elektrischer Anschluss und ein Anschluss für die Spannungsversorgung. Für die elektrischen Anschlüsse ist ein RJ45-Port vorgesehen und für die Spannungsversorgung eine 2-polige steckbare Klemmleiste. Die Übertragungsrate an der Schnittstelle 1 belauft sich auf 10 bis 100 Mbit/s. Sie können den Kommunikationsprozessor CP 343-1 Advanced mittels des Wechselmediums/C-PLUG einfach konfigurieren. Die externe Versorgungsspannung belauft sich auf DC 24 V. Sie benötigen unbedingt die Projektierungs-Software für STEP 7 ab V5.3 SP2 und PROFINET CBA, SIMATIC IMAP ab V2.0SP1. Die Speicherkapazität des Anwenderspeichers bietet sich als FLASH-Memory File-System mit 28 Mibyte und als RAM mit 30 Mibyte an. Die Umgebungstemperatur bei senkrechter Installation (während des Betriebes) ist auf 0°-40°C zulässig und bei waagrechter Installation (während des Betriebes) ist die Temperatur von 0°-60°C gestattet. Während der Lagerung und des Transportes ist die Umgebungstemperatur auf -40° - +70°C genehmigt. Der Kommunikationsprozessor CP 343-1 Advanced gehört zu der Kompaktbaugruppe S7-300 doppelt breit. Die Abmessung des Kommunikationsprozessor CP 343-1 Advanced ist B 80 mm, H 125 mm und T 120 mm. Sie können den Kommunikationsprozessor CP 343-1 Advanced mit einer S7-300 Profilschiene montieren.
