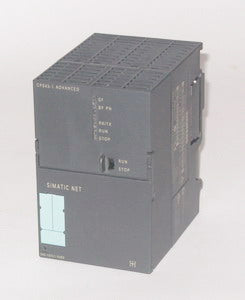

SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 343-1 ADV

Der Kommunikationsprozessor CP 343-1 Advanced von Siemens mit der Artikelnummer (Siemens SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 343-1 ADV - 6GK7343-1GX30-0XE0) ist perfekt zum Anschluss von SIMATIC S7-300 CPU an Industrial Ethernet geeignet. Am Kommunikationsmodul befinden sich drei Schnittstellen (gemäß Industrial Ethernet): an der Schnittstelle 1 (gemäß Industrial Ethernet) haben Sie einen elektrischen Anschluss, an der Schnittstelle 2 sind für zwei elektrische Anschlüsse bestimmt und für die Spannungsversorgung ein Anschluss. Für die elektrischen Anschlüsse ist ein RJ45-Port vorgesehen und für die Spannungsversorgung eine 2-polige steckbare Klemmleiste. Die Übertragungsrate an der Schnittstelle 1 belauft sich auf 10 Mbit/s bis 1000 Mbit/s und an der Schnittstelle 2 ist eine Übertragungsgeschwindigkeit von 10 Mbit/s bis 100 Mbit/s anberaumt. Sie können den Kommunikationsprozessor CP 343-1 Advanced mittels des Wechselmediums/C-PLUG einfach konfigurieren. Die externe Versorgungsspannung belauft sich auf DC 24 V. Sie benötigen unbedingt die Projektierungs-Software für STEP 7 ab V5.4 SP4 und PROFINET CBA, SIMATIC IMAP ab V3.0 SP1. Die Speicherkapazität des Anwenderspeichers bietet sich als FLASH-Memory File-System mit 28 Mibyte und als RAM mit 30 Mibyte an. Der Kommunikationsprozessor CP 343-1 Advanced besitzt folgende wichtigen, multifunktionale Produktfunktionen: Ringredundanz, Redundanzmanager, Parallel Redundancy Protocol (PRP), Einsatz im PRP-Netzwerk, Passwortschutz für WEB-Applikationen, ACL-IP based, ACL – IP based für PLC/Raiting, Abschaltung nicht benötigter Dienste und das Sperren der Kommunikation über physikalische Ports. Die Umgebungstemperatur bei senkrechter Installation (während des Betriebes) ist auf 0°-40°C zulässig und bei waagrechter Installation (während des Betriebes) ist die Temperatur von 0°-60°C gestattet. Während der Lagerung und des Transportes ist die Umgebungstemperatur auf -40° - +70°C genehmigt. Der Kommunikationsprozessor CP 343-1 Advanced gehört zu der Kompaktbaugruppe S7-300 doppelt breit. Die Abmessung des Kommunikationsprozessor CP 343-1 Advanced ist B 80 mm, H 125 mm und T 120 mm. Sie können den Kommunikationsprozessor CP 343-1 Advanced mit einer S7-300 Profilschiene montieren.
