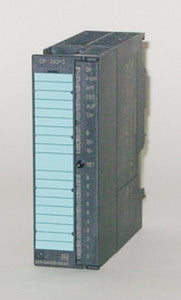

SIMATIC NET, CP 342-2P KOMMUNIKATIONSPROZESSOR, AS-INTERFACE(AS-I V3.0)

Der CP 343-2P Kommunikationsprozessor von Siemens mit der Artikelnummer (Siemens Simatic NET, CP 342-2P Kommunikationsprozessor; AS-Interface (AS-I V3.0) – 6GK7343-2AH11-0XA0) ist perfekt zum Anschluss von Simatic S7-300 und ET 200M an AS-Interface geeignet. Die Ausführung des elektrischen Anschlusses des AS-Interface erfolgt über einen S7-300, 20-poligen Frontstecker. Die Spannungsversorgung der Baugruppe erfolgt über den Rückwandbus. Der CP 343-2P Kommunikationsprozessor ist für die AS-i-Power24V ab Erzeugniszustand 2/ Firmware V3.1 geeignet. Die Art der Projektierung des AS-Interface wird über den SET-Taster am Gerät, oder mit Step 7 und mit der Kommandoschnittstelle übermittelt. Der CP 343-2P Kommunikationsprozessor kann in Verbindung mit einem redundanten IM153 die Redundanzfähigkeit erhalten. Der Buszyklus erfolgt in 2 verschiedenen Modes: - 5 ms bei 31 Slaves oder -10 ms bei 62 Slaves. Der Zugriff auf die digitalen E/A Daten findet über die Prozessabbilder/Peripherieadressen statt und der Zugriff auf die analogen E/A Daten werden über den Datentransfer übermittelt. Der CP 343-2P besitzt 1 Schnittstelle für das AS-Interface. Auf der Frontplatte des CP 343-2P Kommunikationsprozessor befinden sich 4 LED Anzeigen, die Ihnen Auskunft über den Betriebszustand der CP geben. Folgende Funktionen werden angezeigt: RUN, APF, CER, AUP, CH, SF. Wenn Sie eine waagrechte Installation der Profilschiene vornehmen, können Sie den CP 343-2P Kommunikationsprozessor die Umgebungstemperatur von 0°-60°C aussetzen. Beu senkrechter Profilschienenmontage ist ein maximaler Temperaturbereich von 0°-40°C zulässig. Während des Transportes und der Lagerung sind die Temperaturen auf -40°-+70°C zulässig. Sie können den CP 343-2P mit einer S7-Profilschiene montieren. Die Abmessung des Kommunikationsprozessor von Siemens ist B 40 mm, H 125 mm und T 120 mm. Der CP 343-2P Kommunikationsprozessor hat von Siemens folgende Zertifikate erhalten: allgemeine Produktzulassung, elektromagnetische Verträglichkeit Explosionsschutz, Konformitätserklärung und Schiffbau.
