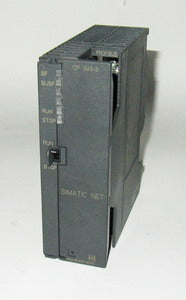

SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 343-5

Der CP 343-5 Kommunikationsprozessor von Siemens mit der Artikelnummer (Siemens Simatic NET, Kommunikationsprozessor CP 343-5 – 6GK7343-5FA01-0XE0) ist im Automatisierungssystem der Reihe Simatic S7-300 an Profibus betreibbar. Die Übertragungsrate des CP 343-5 Kommunikationsprozessor belauft sich auf 9,6 KBit/s bis 12 Mbit/s. Der CP 343-5 Kommunikationsprozessor besitzt einen Anschluss an der Schnittstelle 1/ gemäß PROFIBUS mit einer 9-poligen Sub-D-Buchse (RS485) und einen Anschluss für die Spannungsversorgung mit einer 4-poligen Klemmleiste. Sie können max. 16 mögliche Verbindungen für offene Kommunikation mittels SEND/RECEIVE- Bausteinen nutzen, dabei werden die Nutzdaten je Verbindung max. 240 Byte transferiert. Bei einer FMS-Verbindung können Sie max. 16 Verbindungen anschliessen, die projektierbar vom Server bis zum FMS-Partner sind und ladbar vom Server auf FMS-Partner sind. Es ist eine Projektierungssoftware von Siemens erforderlich wie zB Step 7 ab V5.1.SP3 und NCM S7 für Profibus. Während des Betriebes ist eine Umgebungstemperatur von 0°-60°C geeignet und während des Transportes und der Lagerung ist die Temperatur von -40°-+70°C zulässig. Sie können den CP 343-5 mittels einer S7-300 Profilschiene montieren. Die Abmessung des CP 343-5 Kommunikationsprozessor von Siemens ist B 40 mm, H 125 mm und T 120 mm und 300 g leicht.
