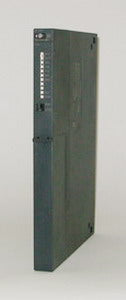

SIMATIC NET, KOMMUNIKATIONSPROZESSOR CP 443-1

Der Kommunikationsprozessor CP 443-1 von Siemens mit der Artikelnummer (Siemens Simatic Net, Kommunikationsprozessor CP 443-1 – 6GK7443-1EX30-0XE0) ist für den Betrieb in einem Automatisierungssystem S7-400 oder S7-400H (hochverfügbares System) vorgesehen. Der CP 443-1 ermöglicht den Anschluss der S7-400/ S-7 400H an Industrial Ethernet. Für den elektrischen Anschluss (gemäß Industrial Ethernet) sind an der Schnittstelle 1 zwei Anschlüsse mit RJ45-Ports vorgesehen. Die Übertragungsrate an der Schnittstelle 1 belauft sich auf 10 bis 100 Mbit/s. Beim Betrieb mit Profinet IO ist die Übertragungsgeschwindigkeit von 100 Mbit/s Vollduplex zwingend erforderlich! Die Versorgung der Baugruppe durch 5 V DC erfolgt über den Rückwandbus. Zur Projektierung ist die Software Step 7 ab V5.5 SP3 oder höher/ Step 7 Professional V12 (TIA-Portal) oder höher erforderlich. Die Anzahl der möglichen Verbindungen für eine offene Kommunikation mittels SEND/RECEIVE-Bausteinen ist auf max. 64 Teilnehmer zugelassen. Für eine mögliche Verbindungen einer offenen Kommunikation ist, mittels T-Bausteinen, auf max. 64 Teilnehmer anberaumt. Die Nutzdaten je ISO on TCP Verbindung ist max. auf 1452 Byte beschränkt. Die offene TCP/IP-Kommunikation stellt eine Programmschnittstelle zur Übertragung einer „verbindungsorientierter und verbindungsloser Dienst“ zur Verfügung. Der Auf- und Abbau von Verbindungen wird hier ausschließlich über die Programmschnittstelle „dynamisch“ veranlasst. Die Umgebungstemperatur ist während des Betriebes auf 0°-60°C zulässig und während der Lagerung und des Transportes ist die Temperatur auf -40°-+70°C gestattet. Der CP 443-1 von Siemens wird im Baugruppenträger montiert, wo die Schnittstellen direkt miteinander vernetzt werden. Die Abmessung des CP 443-1 ist B 25 mm, H 290 mm und T 210 mm und ist 700 g leicht.
