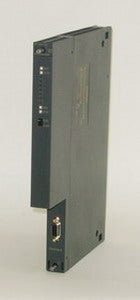

Simatic NET, Kommunikationsprozessor CP 443-5 EXT

Der Kommunikationsprozessor CP 443-5 extended von Siemens mit der Artikelnummer (Siemens Simatic Net, Kommunikationsprozessor CP 443-5 EXT – 6GK7443-5DX04-0XE0) ist perfekt zum Anschluss einer Simatic S7-400 an Profibus DP geeignet. Für den elektrischen Anschluss an der Schnittstelle 1 (gemäß Profibus) ist ein Eingang mit einer 9-poligen Sub-D-Buchse (RS485) vorhanden. Sie erreichen mit dem Kommunikationsprozessor CP 443-5 extended eine Übertragungsgeschwindigkeit von 9,6kbit/s bis 12Mbit/s. Die Versorgungsspannung beträgt 5VDC am Rückwandbus. Es ist unbedingt die Projektierungs-Software für Step 7 ab V5.4 SP4 oder höher, bzw. Step7 Professional V12 (TIA-Portal) oder höher erforderlich. Die Anzahl der möglichen Verbindungen für eine offene Kommunikation mittels Send/Receive-Bausteinen ist auf max. 32 Teilnehmer begrenzt. Die Datenmenge beträgt als Nutzdaten je Verbindung für offene Kommunikation mittels Send/Receive-Bausteinen max. 240byte. Die Anzahl der möglichen Verbindungen für eine S7-Kommunikation ist für max. 48 Teilnehmer zugelassen. Die Umgebungstemperatur ist während des Betriebes zwischen 0° und 60°C zulässig. Während der Lagerung und des Transportes ist eine Temperatur zwischen -40°und +70°C möglich. Der Kommunikationsprozessor CP 443-5 extended gehört von den Abmessungen zu der Kompaktbaugruppe S7-400 einfach breit. Die Maße des Kommunikationsprozessor CP 443-5 extended sind B 25mm, H 290mm und T 210mm und das Gewicht beträgt 650g. Für den Kommunikationsprozessor CP 443-5 extended ist ein kompatibler Nachfolger mit der Artikelnummer 6GK7443-5DX05-0XE0 erschienen.
