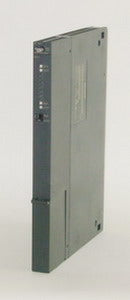

Simatic NET, Kommunikationsprozessor CP 443-5 Basic

Der Kommunikationsprozessor CP 443-5 von Siemens mit der Artikelnummer (Siemens Simatic Net, Kommunikationsprozessor CP 443-5 BASIC - 6GK7443-5FX00-0XE0) ist perfekt zum Anschluss einer Simatic S7-400 an Profibus geeignet. An der Schnittstelle 1 (gemäß Profibus) befindet sich ein elektrischer Anschluss mit einer 9-poligen Sub-D-Buchse (RS485). Die Übertragungsrate an der Schnittstelle 1 (gemäß Profibus) beläuft sich auf 9,6kbit/s bis 12Mbit/s. Die Versorgungsspannung beträgt 5VDC am Rückwandbus. Die Anzahl der möglichen Verbindungen für die offene Kommunikation mittels Send/Receive -Bausteinen ist auf max. 32 Teilnehmer begrenzt. Die Anzahl der möglichen Verbindungen bei FMS-Verbindungen ist für max. 48 Teilnehmer ausgelegt. Die Datenmengen der Variablen betragen bei einem Read-Auftrag max. 237bytes und bei einem Write-Auftrag max. 233bytes. Es ist erforderlich, dass Sie den Kommunikationsprozessor CP 443-5 mit der Projektierungs-Software Step 7 ab V5.2 SP1 und NCM S7 für Profibus projektieren. Sie können den Kommunikationsprozessor CP 443-5 direkt in den Baugruppenträger montieren. Der Kommunikationsprozessor CP 443-5 hat die Abmessungen der Kompaktbaugruppe S7-400 einfach breit aus. Die Maße des CP 443-5 sind B 25mm, H 290mm und T 210mm und das Gewicht beträgt 650g. Für den Kommunikationsprozessor CP 443-5 ist ein kompatibler Nachfolger mit der Artikelnummer 6GK7443-5FX02-0XE0 erschienen.
