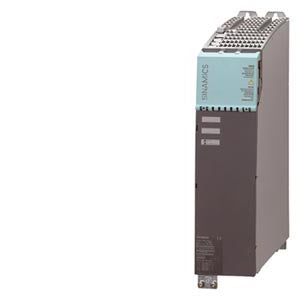

Sinamics S120 double motor module 5A/5A

Ein Motor Module mit externer Luftkühlung ist ein Leistungsteil (Wechselrichter), das die Energie für den oder die angeschlossenen Motoren zur Verfügung stellt. Die Energieversorgung erfolgt durch den Zwischenkreis des Antriebsgeräts. Ein Motor Module muss über DRIVE-CLiQ mit einer Control Unit verbunden werden, in der die Steuer- und Regelungsfunktionen für das Motor Module hinterlegt sind. Motor Modules mit externer Luftkühlung werden als Single Motor Modules und Double Motor Modules angeboten. An Double Motor Modules können 2 Motoren angeschlossen und betrieben werden. Die externe Luftkühlung verwendet die Durchstecktechnik. Das Leistungsteil kann mit seinem Kühlkörper in einen rechteckigen Ausbruch der Schaltschrank-Rückwand gesteckt und mit einer Dichtung montiert werden. Der Kühlkörper mit seinen Kühlrippen und Lüfter ragt dabei nach hinten aus dem Schaltschrank heraus und die Wärmeabfuhr erfolgt extern außerhalb des Schaltschranks oder in einen separaten Luftschacht.
