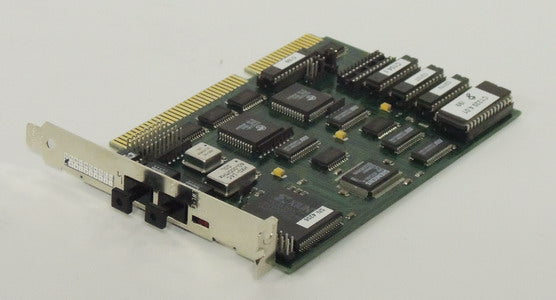

BECKHOFF Lightbus-ISA-Interfacekarte

Zur Verarbeitung des Prozessabbildes stehen diverse II/O Peripheriemodule zur Verfügung. Diese Module sind in einer Ringstruktur miteinander verbunden. Durch den Einsatz des Lichtwellenleiters (LWL) ergibt sich eine geringe Störempfindlichkeit und eine hohe Übertragungsrate von 2,5 MBd. Im LWL-Ring auftretende Fehler werden von der Treibersoftware erkannt und dem Host-System gemeldet. Implementierte Funktionen zur Ring-Diagnose ermöglichen dann eine schnelle Fehlererkennung und Behebung. Für die Datenübertragung zwischen Zentralmodul und Peripheriemodulen ist ein auf Geschwindigkeit und Einfachheit optimiertes Kommunikationsprotokoll festgelegt. Dieses Kommunikationsprotokoll wird im folgenden Verlauf auch Telegramm genannt. Die Kommunikation auf dem LWL-Ring wird durch das Zentralmodul gesteuert. Es sendet Telegramme, die die einzelnen Module im LWL Ring durchlaufen, und letztlich wieder empfangen und geprüft werden.
