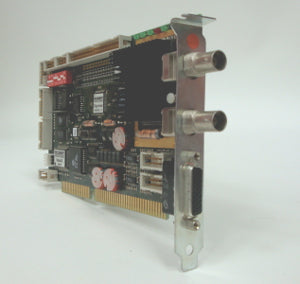

BECKHOFF CP-Link Card

Höchste Flexibilität für die Platzierung des Control Panels an der Anlage. Die Verbindung des Control Panels mit dem PC erfolgt über CP-Link, eine Übertragungstechnik mit einer Datenrate im Gigabit-Bereich. CP-Link realisiert Übertragungsstrecken bis 100 m über ein zweiadriges Koaxialkabel. Eine zusätzliche Stromversorgung ist nicht notwendig. Das CP-Link Interface ist als ISA und PCI-Bus Steckkarte ausgeführt und somit in jedem PC einsetzbar. Der PC wird dabei mit einer Grafikkarte ausgestattet, die über ein LCD-Interface verfügt. Die Schnittstellen des PC für LC-Display, Tastatur, COM-Ports , PS/2-Maus und Diskettenlaufwerk werden von der CP-Link Steckkarte in ein hochfrequentes, serielles Signal umgewandelt und über das Koaxialkabel zum Control Panel übertragen. Das CP-Link Interface im Control Panel setzt das serielle Signal wieder auf die ursprünglichen PCSchnittstellen um, an denen die Komponenten des Control Panels, wie Tastatur, LC-Display, Touch Screen, Touch Pad, PS/2-Maus und Diskettenlaufwerk angeschlossen werden, allerdings 100 m weiter entfernt, als es normalerweise möglich wäre. Für jede Kommunikationsrichtung zwischen Control Panel und PC gibt es einen CP-Link Kanal. Daher werden zwei Koaxialkabel verlegt.
