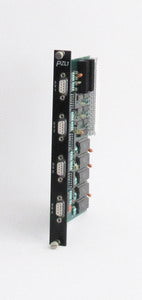

Multi PZL1 24VDC 5kHz

MULTI Zählmodul für MULTICONTROL. Das Zählmodul PZL1 dient zur Ereigniszählung. Es verfügt über 15 Abwärtszähler (16 Bit-Zähler). Die Zähler des PZL1-Modules sind Abwärtszähler. Sie zählen von einem vorgegebenen Vorwahlwert bis 0 und beginnen wieder beim Vorwahlwert. Das Erreichen des Zählernullstands wird durch Setzen eines Bits im Statusregister angezeigt. Man unterscheidet bei dem Zählmodul zwischen zwei Betriebsarten, die für jeden Zähler gesondert eingestellt werden können. Betriebsart 1: Bei der Vergabe eines neuen Vorwahlwertes wird dieser sofort in den Zähler übernommen. Betriebsart 2: Die Vorgabe eines neuen Vorwahlwertes beeinflusst den Zählerwert nicht. Erst nach dem nächsten Nulldurchgang wird der neue Vorwahlwert in den Zähler übernommen. Die Werte der Zähler der angewähltern Gruppen können jederziet aus den Leseregistern ausgelesen werden.
