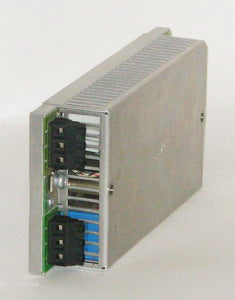

EMV-Modul 3AC 230-500V

Das EMV-Modul EF014-503 ist ein kompakter Unterbaufilter der Netz- und Ausgansseite von Frequenzumrichtern der Reihe MOVITRAC 31C. Dieser benötigt aufgrund seiner Unterbaumontage zwischen Frequenzumrichter und Montagerückwand keinen zusätzlichen Platz im Schaltschrank. Durch den Einsatz des EMV-Moduls können Störungsaussendungen auf der Netz- und Ausgangsseite von Frequenzumrichtern der Reihe MOVITRAC 31C unterdrückt werden. Durch dieses zusätzliche Modul kann bei EMV-gerechter Installation die Grenzwertklasse B (EN55011) eingehalten werden. Für das Erreichen der Grenzwertklasse B (EN 55011) sind ungeschirmte Motorleitungen ausreichend. Bei der Verwendung von geschirmten Motorleitungen muss der Schirm beidseitig auf PE aufgelegt werden. Das EMV-Modul wird gemeinsam mit dem MOVITRAC 31C der Baugröße 0 auf der leitfähigen Einbaufläche im Schaltschrank montiert.
