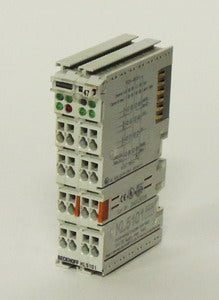

Inkremental-Encoder-Interface mit Differenzeingängen

Die Busklemme KL5101 ist ein Interface zum direkten Anschluss von Inkremental-Encodern mit Differenzsignalen (RS422) oder TTL Single-Ended-Signalen. Ein 16-Bit-Zähler mit Quadraturdecoder sowie ein 16-Bit-Latch für den Nullimpuls oder den Eingang G1 können gelesen, gesetzt oder aktiviert werden. Über den Statuseingang kann der Störmeldeausgang eines Encoders angeschlossen und ausgewertet werden. Eine Periodendauermessung mit einer Auflösung von 200 ns ist möglich. Der Eingang G2 erlaubt das Sperren des Zählers (High = Stop).
